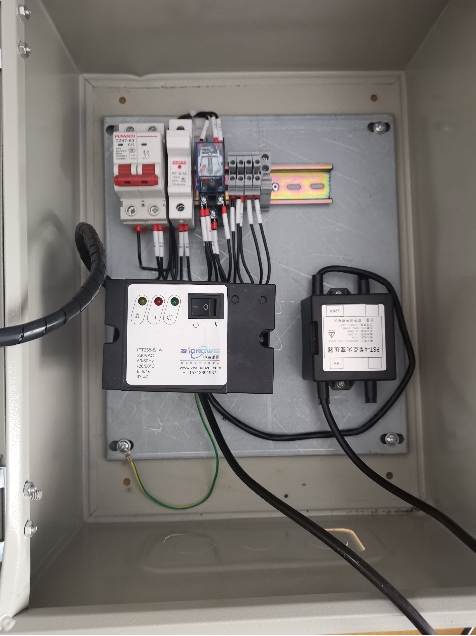

一、就地點火箱說明

燒嘴就地點火箱用于燒嘴的點火及火焰檢測，并將實時狀態反饋至控制系統。點火箱有以下組成部分。

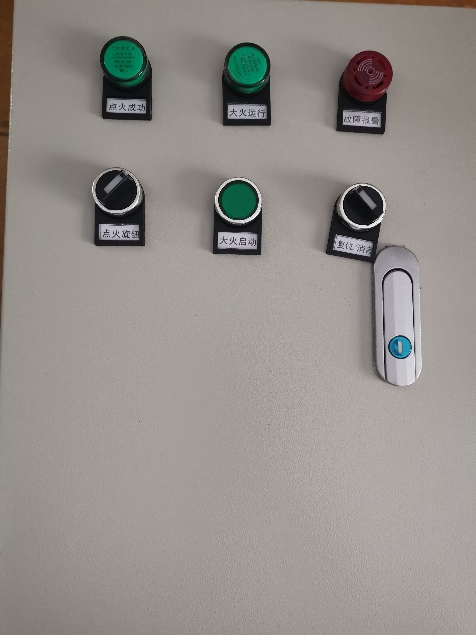

（1）小火點火成功指示燈

啟動點火操作后，若檢測系統檢測到火焰，則該指示燈點亮。

（2）點火旋鈕

點火時將“點火旋鈕”旋至開啟位置進行點火，一次未點著時，將點火旋鈕旋至初始位置，再次旋至點火位置進行下一次點火，兩次點火間隔時間不能低于30秒。

（3）大火成功指示燈

啟動大火按鈕點火操作后，若檢測系統檢測到火焰，則該指示燈點亮。

（4）大火按鈕

小火點燃后，按下“大火按鈕”，大火電磁閥打開，大火成功點燃。

（5）點火失敗蜂鳴器

點火過程或正常運行過程中，若出現熄火或者檢測器未檢測到火焰，則蜂鳴器報警。

（6）消音復位旋鈕

發生點火失敗報警時，可通過消音旋鈕關閉報警。

（7）點火器

點火控制器提供點火信號及檢測機構，使用時將控制器開關按至“1”狀態。

（8）高壓包

高壓包又稱點火變壓器，輸出千伏級高壓，產生電火花。

二、點火前準備

1、燃氣檢查

準備點火前進行燃氣設備的檢查。

（1）燃氣壓力是否正常，燃氣閥門是否打開；

（2）燃氣管道有無漏氣現象；

（3）燃氣管道有無腐蝕現象；

（4）燃氣閥門是否正常工作等。

2、電氣檢查

（1）進線電壓是否正常；

（2）有無漏電、短路現象；

（3）控制設備是否正常，有無損壞；

（4）指示燈、檢測裝置有無異常等。

3、現場環境檢查

檢查現場有無可燃物，爐內是否有雜物等。

三、點火流程

1、系統送電

給設備送電，并檢查有無故障；

2、開啟引風機及助燃風機；

開啟爐窯引風機跟燒嘴助燃風機，助燃風機頻率在15Hz為宜；

3、點小火

撥動點火箱上的“點火旋鈕”小電磁閥得電導通過煤氣，高壓包工作點燃煤氣，“點火成功”指示燈亮

4、點大火

小火點火成功后，按點火箱上“大火按鈕”大電磁閥得電主管道煤氣導通，大火點燃。點火箱“大火指示”燈亮

5、點火失敗時操作

一次點火失敗后，可在點火箱上重新撥動“點火旋鈕”進行點火，

四、調節火焰

大火點燃后通過調節風機頻率的大小 煤氣蝶閥的開度進行火焰的大小調節

五、�；鹆鞒�

�；饡r，先把大火的蝶閥關小風機頻率減小，撥動“點火旋鈕”回位，電磁閥關閉 火焰熄滅，助燃風機在停火后應繼續開啟，以保護燃燒器不被高溫損壞，延長壽命。
